변압기 등가회로? 이름만 들어도 머리가 핑핑 도는 분들 많으시죠? 하지만 전기기사 자격증을 꿈꾸는 여러분이라면, 이 개념은 절대 피해갈 수 없는 필수 코스입니다! 걱정 마세요. 어려운 전문 용어 대신, 여러분이 쉽게 이해할 수 있도록 풀어서 설명해 드릴 테니까요. 이 글을 다 읽고 나면, 변압기 등가회로가 어떤 원리로 작동하는지, 그리고 왜 전기기사 시험에서 중요한지 깨달으실 거예요. 자, 그럼 지금부터 변압기 등가회로의 신비한 세계로 함께 떠나볼까요?
변압기 등가회로: 복잡한 회로, 간단하게 풀어보기
변압기는 전압을 바꿔주는, 마치 마법 같은 기계죠. 하지만 그 내부는 생각보다 훨씬 복잡해요. 수많은 권선과 자기장의 상호작용... 머리 아프죠? 그래서 등장한 것이 바로 등가회로입니다. 등가회로는 마치 변압기의 축소판 같은 거라고 생각하면 돼요. 실제 변압기의 복잡한 구조를 간단한 회로로 표현해서, 변압기의 전기적 특성을 쉽게 분석하고 이해할 수 있도록 도와주는 아주 고마운 도구죠. 그럼 이 등가회로에는 어떤 부품들이 들어갈까요? 하나씩 살펴보도록 하죠. 어렵지 않아요, 정말! 한번 믿고 따라와 보세요.

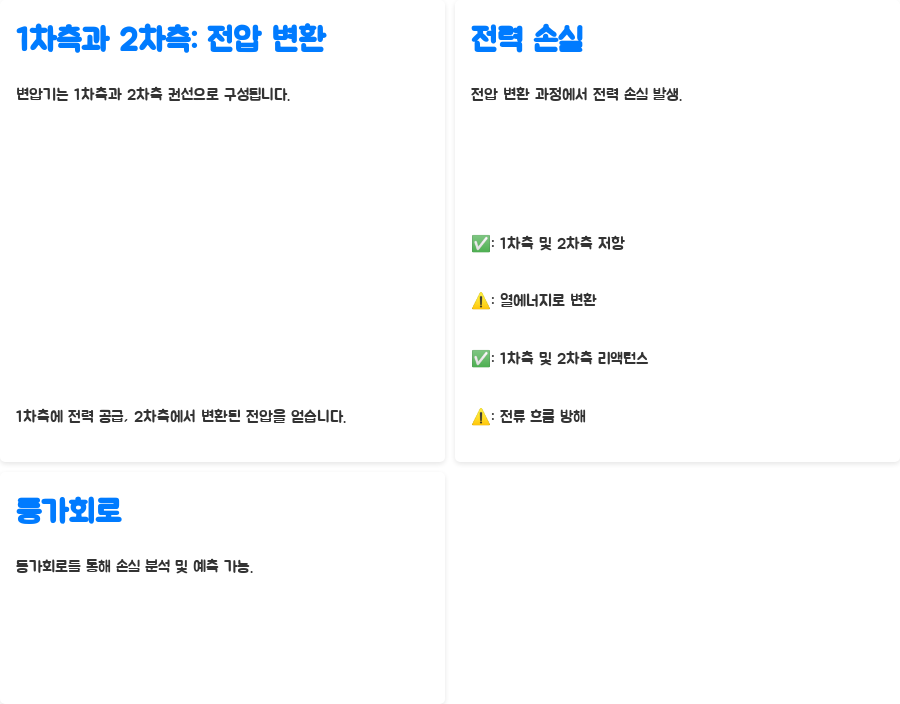

1차측과 2차측: 전압의 변환 마법
변압기의 핵심은 1차측과 2차측 권선이에요. 1차측에는 전력이 공급되고, 2차측에서는 변환된 전압을 얻게 되죠. 마치 요술 지팡이로 전압을 마음대로 조절하는 것 같아요. 하지만 이 과정에서 전력 손실이 발생하는데요, 바로 이 손실을 나타내는 것이 1차측과 2차측의 저항과 리액턴스입니다. 저항은 전력을 열로 바꿔 버리는 골칫덩어리이고, 리액턴스는 전류의 흐름을 방해하는 장애물과 같아요. 이런 저항과 리액턴스 때문에 변압기의 효율이 떨어지기도 하죠. 하지만 이런 현상들을 등가회로를 통해 정확하게 분석하고 예측할 수 있다는 사실! 놀랍지 않나요?

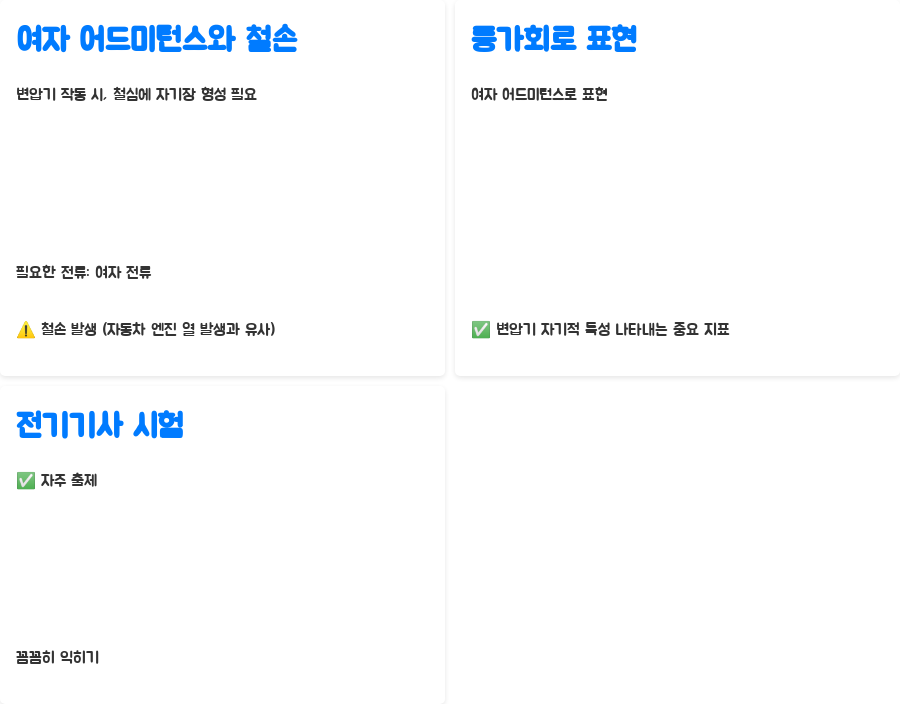

여자 어드미턴스와 철손: 숨겨진 에너지 손실
변압기가 작동하려면, 철심에 자기장이 형성되어야 해요. 이때 필요한 전류가 바로 여자 전류인데, 이 전류는 철심에서 철손이라는 손실을 발생시키죠. 마치 자동차 엔진이 작동하면서 열이 발생하는 것과 같은 원리에요. 이 철손을 포함한 여자 전류의 효과를 등가회로에서는 여자 어드미턴스로 표현합니다. 이 어드미턴스는 변압기의 자기적 특성을 나타내는 중요한 지표이기도 하죠. 전기기사 시험에서도 자주 등장하니, 꼼꼼하게 익혀두도록 하세요! 여러분의 노력이 빛을 발하는 순간이 될 거예요!
등가회로의 중요성: 실제 변압기 분석의 핵심
자, 이제 등가회로의 중요성이 어느 정도 감이 오시나요? 복잡한 변압기의 동작을 간단한 회로로 표현하여, 전기적 특성을 쉽고 정확하게 분석할 수 있다는 점이 바로 등가회로의 가장 큰 장점입니다. 무부하 시험과 단락 시험을 통해 얻은 데이터를 바탕으로 등가회로의 각 구성 요소 값들을 정확하게 구할 수 있고, 이를 통해 변압기의 효율, 전압 조절 능력, 안정성 등을 정확하게 예측하고 분석할 수 있어요. 전기기사 시험에서 변압기 문제를 푸는 데에도 등가회로는 필수적인 도구이니, 확실히 이해하는 것이 중요해요!
변압기 등가회로 분석: 무부하 및 단락 시험의 이해
변압기 등가회로를 제대로 이해하려면 무부하 시험과 단락 시험에 대한 이해가 필수적입니다. 이 시험들은 변압기의 주요 특성을 파악하는데 중요한 역할을 하거든요. 무부하 시험은 2차측을 열어놓고 1차측에 전압을 걸어 여자전류와 철손을 측정하는 시험입니다. 마치 변압기가 아무런 일도 하지 않고 가만히 있는 상태에서의 특성을 살펴보는 것이라고 생각하면 쉬워요. 반면 단락 시험은 2차측을 단락시키고 1차측에 전압을 걸어 전류와 손실을 측정하는 시험입니다. 이 시험은 변압기의 내부 임피던스를 파악하는 데 중요한 정보를 제공해 주죠. 이 두 시험을 통해 얻은 값들을 이용하여 등가회로를 구성하고 변압기의 성능을 분석하게 되는 겁니다. 어렵게 생각하지 마세요! 차근차근 따라오시면 충분히 이해할 수 있습니다.
무부하 시험: 변압기의 숨겨진 힘 확인하기
무부하 시험은 변압기가 아무런 부하도 걸리지 않은 상태에서의 특성을 파악하는 시험입니다. 이 시험을 통해 얻을 수 있는 값들은 여자 전류, 철손, 그리고 여자 어드미턴스입니다. 여자 전류는 변압기의 철심을 자화시키는 데 필요한 전류이고, 철손은 이 과정에서 발생하는 에너지 손실입니다. 여자 어드미턴스는 여자 전류와 철손을 나타내는 지표로, 변압기의 자기적 특성을 나타내는 중요한 요소입니다. 무부하 시험 결과를 통해 변압기의 효율을 예측하고, 설계 및 운영에 필요한 중요한 정보를 얻을 수 있죠. 이 값들은 등가회로를 그리는 데 직접적으로 사용됩니다. 무부하 시험을 통해 얻은 데이터는 변압기의 성능 평가에 매우 중요한 역할을 합니다.
단락 시험: 변압기의 저항과 리액턴스 측정하기
단락 시험은 변압기의 2차측을 단락시키고 1차측에 전압을 인가하여, 전류와 전력 손실을 측정하는 시험입니다. 이 시험의 목적은 변압기의 등가 저항과 리액턴스를 구하는 것입니다. 단락 시험에서 측정된 값들을 이용하면 변압기의 권선 저항, 누설 리액턴스, 그리고 전압 강하 등을 계산할 수 있고, 이 값들은 등가회로에 직접적으로 적용되어 변압기의 동작을 정확하게 모델링하는데 활용됩니다. 단락 시험은 변압기의 안정성과 운전 성능을 평가하는 데 매우 중요한 정보를 제공합니다. 무부하 시험과 함께 등가회로의 핵심 구성 요소들을 결정짓는 중요한 과정이라고 할 수 있죠.
주파수의 영향: 변화하는 환경 속 변압기
변압기의 동작은 주파수의 영향을 받습니다. 주파수가 높아지면 히스테리시스 손실이 줄어들고 여자 전류도 감소하는 경향이 있습니다. 반대로 주파수가 낮아지면 히스테리시스 손실이 증가하고 여자 전류도 증가하죠. 이러한 주파수의 변화는 변압기의 효율과 성능에 영향을 미치므로, 변압기를 설계하고 운영할 때 주파수를 고려하는 것이 매우 중요합니다. 등가회로를 통해 주파수 변화에 따른 변압기의 동작을 분석하고 예측함으로써, 보다 효율적이고 안정적인 전력 시스템을 구축하는 데 기여할 수 있습니다. 전기기사 시험에서도 주파수와 관련된 문제가 출제되니, 이 부분을 확실하게 이해하도록 합시다!
변압기 등가회로: 실제 응용과 전기기사 시험
변압기 등가회로는 단순한 이론적 개념이 아닙니다. 실제 변압기의 설계, 운영, 그리고 문제 해결에 널리 활용되는 매우 중요한 도구입니다. 전력 시스템의 안정성과 효율을 높이기 위해서는 변압기의 성능을 정확하게 예측하고 분석하는 것이 필수적인데, 바로 등가회로가 이러한 분석에 핵심적인 역할을 수행하죠. 전기기사 시험에서도 변압기 등가회로에 대한 문제가 자주 출제됩니다. 단순히 공식을 암기하는 것보다, 등가회로의 개념을 제대로 이해하고, 무부하 시험과 단락 시험의 결과를 해석하여 등가회로를 구성하는 능력을 갖추는 것이 중요합니다. 그러니 이 글에서 설명한 내용들을 충분히 이해하고 숙지하여, 전기기사 시험을 자신 있게 준비하시길 바랍니다! 여러분의 성공적인 합격을 응원합니다!
| 1차측 저항(R₁) | 1차측 권선의 저항 | 단락 시험 |
| 1차측 리액턴스(X₁) | 1차측 권선의 누설 리액턴스 | 단락 시험 |
| 2차측 저항(R₂) | 2차측 권선의 저항 | 단락 시험 |
| 2차측 리액턴스(X₂) | 2차측 권선의 누설 리액턴스 | 단락 시험 |
| 여자 어드미턴스(Y₀) | 철손과 여자 전류를 나타내는 어드미턴스 | 무부하 시험 |
구성요소 설명 시험방법
Q1. 등가회로를 사용하는 이유는 무엇인가요?
A1. 실제 변압기 회로는 매우 복잡하기 때문에, 간단하게 모델링하여 전기적 특성을 쉽게 분석하고 이해하기 위해 사용합니다.
Q2. 무부하 시험과 단락 시험은 왜 중요한가요?
A2. 이 시험들은 변압기 등가회로의 구성 요소 값들을 결정하는데 필수적이며, 이를 통해 변압기 성능을 정확하게 분석할 수 있습니다.
Q3. 전기기사 시험에서 등가회로가 중요한 이유는 무엇인가요?
A3. 변압기의 성능과 동작 원리를 이해하는 것이 중요하며, 등가회로는 이를 분석하는 핵심 도구이기 때문에 시험에 자주 출제됩니다.
다시 한번, 여러분의 노력을 응원합니다, 전기기사 자격증 취득을 위해 힘내세요!
