전기 에너지를 기계적 에너지로 바꾸는 유도 전동기! 전기기사 시험에서 빼놓을 수 없는 중요한 주제죠? 이 글에서는 유도 전동기의 운전 원리를 쉽고 자세하게 설명하고, 실제 시험에 나올 만한 문제들을 예상하며, 합격 전략까지 꼼꼼하게 짚어드릴게요. 전기기사 시험 준비하시는 분들, 특히 유도 전동기 때문에 고민이 많으신 분들에게 딱 맞는 내용입니다! 자, 이제 함께 유도 전동기의 세계로 떠나볼까요? 어렵다고 생각했던 유도 전동기가 이 글을 읽고 나면 '아, 이렇게 쉬운 거였어?' 하고 생각하실 거예요. 자신감 가지고 끝까지 따라오세요!
유도 전동기의 기본 원리: 회전하는 자기장의 마법
유도 전동기는 말 그대로 전자기 유도 현상을 이용해 회전하는 모터입니다. 핵심은 회전 자기장이에요. 고정자(스테이터)에 흐르는 전류가 만드는 자기장이 회전하면서, 회전자(로터)에 전류를 유도하고, 그 전류가 자기장과 상호작용하여 회전력을 발생시키죠. 마치 자석을 이용해 금속을 끌어당기는 것처럼, 하지만 훨씬 더 역동적이고 효율적인 방식으로 말이에요. 생각해보세요. 고정된 자석으로는 금속을 움직일 수 있지만, 회전하는 자석이라면 더욱 강력한 힘으로 회전운동을 만들 수 있겠죠? 유도 전동기는 바로 이 원리를 이용해 전기 에너지를 회전 운동 에너지로 변환하는 기계랍니다.
그런데 이 회전 자기장, 어떻게 만들어질까요? 단상 유도 전동기와 삼상 유도 전동기는 조금씩 다른 방식을 사용합니다. 단상 유도 전동기는 단상 전원을 사용하기 때문에 회전 자기장을 직접 만들 수 없어요. 때문에 보조 기구를 이용하여 회전 자기장을 만들거나, 두 개의 권선을 사용하여 맥놀이 현상을 이용하는 등의 방법을 사용하는데, 기동 토크가 작은 단점이 있죠. 하지만 가정용 전기 제품처럼 소형 모터에는 많이 사용되고 있어요. 반면에 삼상 유도 전동기는 삼상 전원의 위상차를 이용하여 자연스럽게 회전 자기장을 만들어 냅니다. 이 때문에 기동 토크가 크고, 스스로 기동할 수 있다는 큰 장점이 있죠. 산업 현장에서 널리 사용되는 이유가 바로 여기에 있습니다. 삼상 전원의 위상차가 회전 자기장을 만들어내는 과정은 전기기사 시험에서 중요한 개념이니, 반드시 이해해야 합니다. 시험에 자주 등장하니 꼼꼼하게 개념을 잡아두시는 것이 중요해요!
슬립(Slip): 유도 전동기의 속도 비밀
유도 전동기의 속도를 이해하는 데에는 '슬립(Slip)'이라는 개념이 중요합니다. 슬립은 동기 속도와 실제 회전자 속도의 차이를 나타내는 비율이에요. 수식으로 표현하면 S = (Ns - N) / Ns 여기서 Ns는 동기 속도(회전 자기장의 속도), N은 실제 회전자 속도입니다. 슬립이 0이면 회전자는 동기 속도로 회전하고, 슬립이 1이면 회전자가 전혀 돌지 않는다는 뜻이에요. 슬립의 크기는 유도 전동기의 토크, 전류 등 여러 특성에 영향을 미치기 때문에, 유도 전동기의 운전을 이해하는 데 필수적인 개념이라고 할 수 있죠. 슬립을 계산하는 공식은 시험에 자주 출제되니 꼭 외워두세요! 그리고 슬립과 토크, 전류와의 관계를 그래프로 이해하면 더욱 효과적인 학습이 될 거예요.
유도 전동기의 작동 원리를 이해했다면 이제 실제 운전 방법을 알아볼까요? 다음 장에서는 유도 전동기의 기동, 속도 제어, 그리고 제동 방법에 대해 자세하게 알아보겠습니다.
유도 전동기의 운전 방법: 안정적이고 효율적인 운전을 위한 노하우
유도 전동기의 운전은 단순히 전원을 연결하는 것만으로 끝나는 것이 아닙니다. 안전하고 효율적인 운전을 위해서는 적절한 기동 방법, 속도 제어, 그리고 제동 방법을 선택하는 것이 중요합니다. 각각의 방법에는 장단점이 있고, 적용 환경에 따라 최적의 방법이 달라지기 때문에, 각 방법의 원리와 특징을 명확하게 이해해야 합니다. 특히 전기기사 시험에서는 이 부분에서 다양한 문제 유형이 출제되므로 철저한 준비가 필요합니다. 시험 문제를 풀 때, 단순히 암기만 하는 것이 아니라 각 방법의 원리를 이해하고 적용하는 연습을 충분히 하는 것이 중요합니다. 그래야 어떤 유형의 문제가 나오더라도 당황하지 않고 문제를 해결할 수 있을 거예요.
기동 방법: 부드러운 시작을 위한 선택
유도 전동기를 처음 기동할 때는 큰 기동 전류가 흐르게 되는데, 이 전류가 전력 시스템에 과부하를 일으킬 수 있기 때문에, 적절한 기동 방법을 선택하는 것이 중요합니다. 가장 널리 사용되는 방법은 Y-Δ 기동입니다. Y결선으로 기동하여 전압을 낮춰 기동 전류를 줄이고, 일정 속도에 도달하면 Δ결선으로 전환하는 방식이죠. 기동 전류를 1/√3로 줄일 수 있다는 장점이 있습니다. 하지만 Y-Δ 기동은 권선형 유도 전동기에만 적용 가능하다는 점을 기억해야 합니다. 농형 유도 전동기는 직접 기동이 일반적이며, 기동 전류가 크다는 단점 때문에 대용량 모터에는 적합하지 않습니다. 직접 기동의 경우, 기동 전류를 제한하기 위해 저항을 추가하거나, 서서히 전압을 올리는 방식을 사용하기도 합니다.
속도 제어 방법: 상황에 맞춘 속도 조절

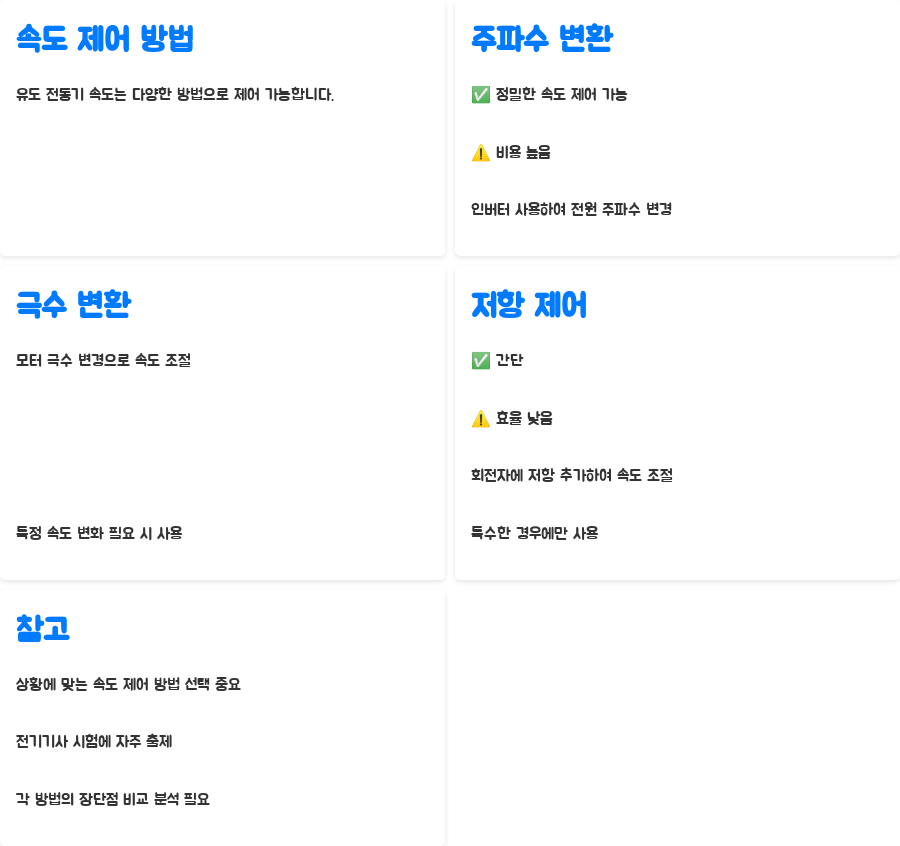

유도 전동기의 속도는 다양한 방법으로 제어할 수 있습니다. 가장 일반적인 방법은 주파수 변환인데요, 인버터를 사용하여 전원의 주파수를 변경함으로써 유도 전동기의 속도를 제어하는 방법입니다. 정밀한 속도 제어가 가능하다는 장점이 있지만, 비용이 다소 높다는 단점이 있습니다. 또 다른 방법으로는 극수 변환이 있습니다. 모터의 극수를 변경하여 속도를 조절하는 방법인데, 주로 특정 속도의 변화가 필요한 경우에 사용됩니다. 마지막으로 저항 제어가 있는데, 회전자에 저항을 추가하여 속도를 조절하는 방식입니다. 이 방법은 간단하지만, 효율이 낮다는 단점이 있어, 주로 특수한 경우에만 사용됩니다. 이처럼 다양한 속도 제어 방법 중 상황에 맞는 방법을 선택하는 것이 중요하며, 전기기사 시험에서는 이러한 방법들의 특징과 적용 사례를 묻는 문제가 자주 출제되므로, 각 방법의 장단점을 비교 분석하여 꼼꼼하게 이해하는 것이 좋습니다.
제동 방법: 안전하고 효율적인 정지
유도 전동기를 안전하게 정지시키기 위해서는 적절한 제동 방법을 선택해야 합니다. 대표적인 방법으로는 발전 제동과 회생 제동이 있습니다. 발전 제동은 유도 전동기를 발전기로 작용하게 하여 발생한 에너지를 저항에서 소모하는 방식으로, 간단하고 저렴하지만 효율이 낮다는 단점이 있습니다. 회생 제동은 발생한 에너지를 다시 전원으로 되돌리는 방식으로, 에너지 효율이 높지만, 시스템이 복잡하고 비용이 높다는 단점이 있죠. 각 제동 방식의 원리와 특징을 이해하고, 어떤 상황에 어떤 제동 방식이 적합한지를 판단할 수 있어야 전기기사 시험에서 좋은 결과를 얻을 수 있을 거에요. 시험 문제에서 제동 방법에 대한 설명과 함께 적용 사례를 제시하는 경우가 많으므로, 다양한 사례를 통해 제동 방법의 이해도를 높이는 것이 좋습니다.
유도 전동기 주요 공식 및 개념 정리: 시험 필수 공식 완벽 정복
유도 전동기에 대한 이해를 높이려면 몇 가지 중요한 공식과 개념들을 숙지하는 것이 필수적입니다. 특히 **슬립 공식 (S = (Ns - N) / Ns)**은 유도 전동기의 속도와 토크를 계산하는 데에 가장 기본이 되는 공식이며, 전기기사 시험에서 매우 중요하게 다루어지고 있습니다. 이 공식을 통해 유도 전동기의 회전 속도와 동기 속도의 관계를 파악할 수 있고, 실제 문제 해결에도 직접적으로 활용할 수 있습니다. 또한, **토크 공식 (T = k * I^2)**도 마찬가지로 숙지해야 하는 중요한 공식입니다. 이 공식을 통해 유도 전동기의 토크와 전류의 관계를 이해하고, 다양한 문제에 적용할 수 있습니다. 하지만 단순히 공식을 암기하는 것만으로는 부족합니다. 각 공식의 의미를 정확히 이해하고, 실제 문제에 적용하여 연습하는 것이 중요합니다. 이를 위해서는 다양한 문제들을 풀어보고, 틀린 문제에 대해서는 원인을 분석하여 다시 한번 개념을 복습하는 것이 필요합니다.
핵심 공식과 개념을 활용한 문제 풀이 전략
시험에서 고득점을 받기 위해서는 공식 암기뿐만 아니라, 실제 문제에 적용하여 풀어보는 연습이 매우 중요합니다. 다양한 유형의 문제들을 풀어봄으로써, 각 공식과 개념을 실제로 어떻게 활용해야 하는지 익힐 수 있습니다. 문제 풀이 과정에서 어려움을 겪거나 틀린 문제가 있었다면, 해당 문제에 사용된 공식과 개념을 다시 한번 복습하고, 비슷한 유형의 문제들을 추가적으로 풀어보는 것이 좋습니다. 문제 풀이 연습을 통해 실력을 향상시키고 시험에 대한 자신감을 키울 수 있습니다. 특히, 유도 전동기의 기동, 속도 제어, 제동 방법과 관련된 문제들을 집중적으로 풀어보는 것이 효과적입니다. 다양한 유형의 문제들을 접함으로써 시험에서 예상치 못한 문제가 나오더라도 당황하지 않고 문제를 해결할 수 있을 것입니다.
빈출 유형 문제 예시 및 해설
실제 시험에 나올 가능성이 높은 유형의 문제들을 예상해보고, 해당 문제에 대한 풀이 과정을 자세히 설명하는 것이 중요합니다. 예를 들어, 유도 전동기의 슬립을 구하는 문제, 토크를 계산하는 문제, 또는 기동 방법과 속도 제어 방법에 대한 문제 등이 있습니다. 각 문제에 대해 단계별로 풀이 과정을 제시하고, 그 과정에서 사용된 공식과 개념을 명확하게 설명해야 합니다. 또한, 문제 풀이 과정에서 발생할 수 있는 오류에 대해서도 미리 언급하고, 이를 피하기 위한 방법을 제시하는 것이 좋습니다. 이는 문제 해결 능력 향상에 도움이 될 뿐만 아니라, 시험에 대한 자신감을 높이는 데에도 효과적입니다. 무엇보다 중요한 것은, 단순히 정답을 맞추는 것보다 문제 풀이 과정을 통해 유도 전동기에 대한 이해도를 높이는 데 집중하는 것입니다.
| 유도전동기 원리 | 회전 자기장을 이용하여 전기 에너지를 기계적 에너지로 변환 | 고정자의 회전 자기장이 회전자에 전류를 유도하고, 이 전류가 자기장과 상호 작용하여 회전력을 발생시킵니다. |
| 종류 | 단상 유도 전동기, 삼상 유도 전동기 | 단상은 기동 토크가 작고, 삼상은 기동 토크가 크고 스스로 기동 가능합니다. |
| 기동방법 | Y-Δ 기동, 직접 기동 | Y-Δ 기동은 기동 전류를 줄이는 효과가 있고, 직접 기동은 간단하지만 기동 전류가 큽니다. |
| 속도제어방법 | 주파수 변환, 극수 변환, 저항 제어 | 주파수 변환이 가장 효율적이고 정밀하지만 비용이 높고, 저항 제어는 간단하지만 효율이 낮습니다. |
| 제동방법 | 발전 제동, 회생 제동 | 발전 제동은 간단하지만 효율이 낮고, 회생 제동은 효율이 높지만 시스템이 복잡합니다. |
| 중요 공식 | 슬립 공식 (S = (Ns - N) / Ns), 토크 공식 (T = k * I^2) | 슬립 공식은 속도와 토크 계산의 기본이고, 토크 공식은 토크와 전류의 관계를 나타냅니다. |
구분 내용 설명
Q1. 유도 전동기와 동기 전동기의 차이점은 무엇인가요?
A1. 유도 전동기는 회전 자기장에 의해 회전자에 유도된 전류에 의해 회전하는 반면, 동기 전동기는 회전 자기장의 속도와 회전자의 속도가 동기화되어 회전합니다, 유도 전동기는 속도 제어가 비교적 어렵지만 구조가 간단하고 튼튼하며, 동기 전동기는 속도 제어가 용이하지만 구조가 복잡하고 가격이 비쌉니다.
Q2. 유도 전동기의 기동 전류를 줄이는 방법에는 어떤 것들이 있나요?
A2. Y-Δ 기동, 저항 기동, 인버터 기동 등 여러 가지 방법이 있습니다, Y-Δ 기동은 기동 시 전압을 낮춰 기동 전류를 줄이는 방법이며, 저항 기동은 회전자 회로에 저항을 추가하여 기동 전류를 제한하는 방법입니다, 인버터 기동은 인버터를 이용하여 전압과 주파수를 제어하여 기동 전류를 줄입니다, 각 방법은 장단점이 있으므로, 적용 환경에 따라 적절한 방법을 선택해야 합니다.
Q3. 유도 전동기의 속도 제어 방법 중 가장 효율적인 방법은 무엇인가요?
A3. 주파수 변환 방식이 일반적으로 가장 효율적이고 정밀한 속도 제어를 제공합니다, 하지만 비용이 상대적으로 높을 수 있다는 점을 고려해야 합니다, 극수 변환이나 저항 제어 방식은 간편하지만 효율이나 정밀도 면에서 주파수 변환 방식에 비해 떨어집니다, 따라서, 목표하는 속도 제어의 정밀도와 비용 효율성을 고려하여 가장 적합한 방식을 선택하는 것이 중요합니다.
이 글이 전기기사 시험 준비에 도움이 되셨기를 바랍니다, 유도 전동기는 어렵게 느껴질 수 있지만, 핵심 원리와 공식을 제대로 이해하고 꾸준히 연습한다면 충분히 정복할 수 있습니다! 화이팅! 궁금한 점이 있다면 언제든지 댓글 남겨주세요!
